MANUAL DE USUARIO SISTEMA DE SONIDO AMBIENTAL ATLAS IED Calle 54 # 46 – 127Barranquilla, Atlá
TABLA DE CONTENIDO
4. CONFIGURACIÓN DE LA DIRECCIÓN IP DEL PROCESADOR.
5. ACCESO INICIAL – ATMOSPHERE.
12. RECOMENDACIONES DE OPERACIÓN
- INTRODUCCIÓN
El presente manual de usuario ha sido elaborado con el propósito de proporcionar una guía clara, práctica y estructurada para la operación del sistema de sonido ambiental basado en tecnología AtlasIED. Este documento está dirigido al personal autorizado encargado de la supervisión, gestión y uso diario del sistema, ofreciendo las instrucciones necesarias para operar las zonas de audio, seleccionar fuentes, ajustar niveles y utilizar los módulos y funciones disponibles.
El sistema AtlasIED, dependiendo de la configuración del proyecto, puede incluir procesadores de audio, amplificadores multicanal, módulos Bluetooth, controladores de zona y diferentes tipos de parlantes distribuidos estratégicamente en las áreas definidas. Su diseño permite una administración centralizada, estable y segura del audio ambiental, garantizando una experiencia sonora uniforme y adecuada a cada espacio.
- OBJETIVO DEL MANUAL
Este manual tiene como finalidad orientar a los usuarios autorizados en la operación básica del sistema de sonido ambiental AtlasIED, asegurando un uso correcto, seguro y eficiente del sistema en cualquier tipo de instalación comercial, institucional o corporativa.
- ALCANCE DEL SISTEMA
El sistema AtlasIED puede proporcionar audio ambiental, música de fondo, mensajes operativos y avisos de emergencia en diferentes espacios tales como:
- Recepciones
- Áreas sociales, recreativas o comerciales
- Pasillos y zonas comunes
- Salas de descanso o bienestar
- Oficinas o áreas administrativas
El alcance exacto dependerá del diseño del proyecto.
- CONFIGURACIÓN DE LA DIRECCIÓN IP DEL PROCESADOR
El primer paso para la puesta en marcha del sistema es asegurar el acceso a la interfaz de control del procesador AtlasIED.
PARÁMETROS A DEFINIR
El procesador debe configurarse con una dirección IP estática que asegure su disponibilidad permanente en la red local. Los parámetros requeridos son:
- Dirección IP estática
- Máscara de subred
- Puerta de enlace (Gateway)
- DNS (si aplica)
Estos valores deben ser suministrados por el administrador de red del sitio.
RECOMENDACIONES
- Evitar el uso de direcciones asignadas por DHCP.
- Registrar la IP en el rack y en la documentación del sistema.
- Mantener la IP dentro del rango autorizado por la infraestructura del proyecto.
- ACCSO INICIAL - ATMOSPHERE
AtlasIED Atmosphere es una plataforma moderna de procesamiento y control de audio diseñada para ofrecer una administración sencilla, flexible y altamente confiable en sistemas de sonido comercial. Su arquitectura combina hardware especializado con una interfaz intuitiva que facilita la gestión de múltiples zonas, fuentes de audio, automatizaciones y accesorios inteligentes.
La plataforma permite integrar procesadores, amplificadores, módulos Bluetooth, controladores de pared y sensores ambientales, todo bajo un ecosistema unificado. Gracias a su detección automática de accesorios, su motor DSP avanzado y su enfoque en la experiencia del usuario, Atmosphere proporciona un sistema robusto, escalable y fácil de operar en cualquier entorno donde se requiera audio ambiental profesional.

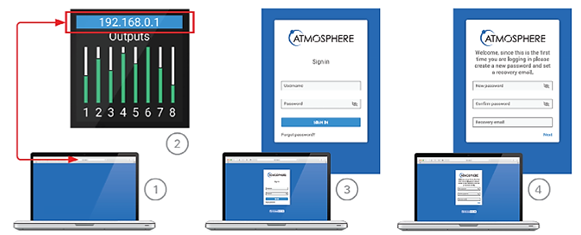

- Conectar un computador a la misma red del procesador.
- Abrir un navegador compatible (Chrome, Safari, Edge).
- Ingresar la dirección IP estática asignada.
- Acceder con las credenciales del proyecto.

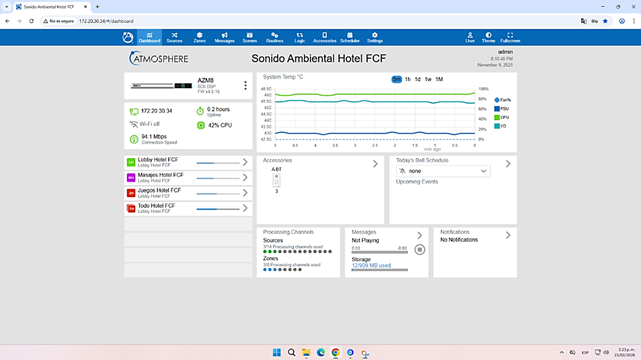

Una vez dentro del sistema, el Dashboard muestra:
- Las zonas configuradas
- Las fuentes de audio
- Los niveles de señal
- Acceso a herramientas básicas de gestión
Desde esta pantalla se puede navegar hacia cada menú principal del sistema.
- ZONAS (ZONES)

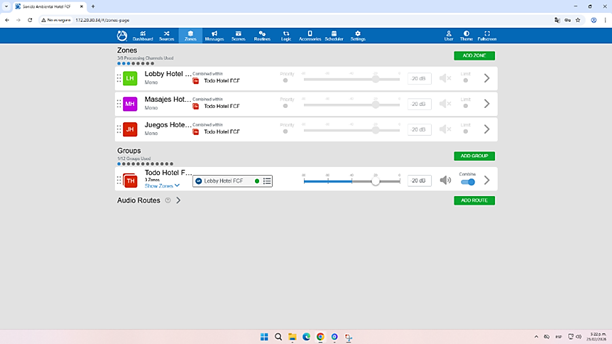

En esta sección se muestran todas las zonas configuradas dentro del sistema, cada una asociada a su fuente de audio correspondiente. Desde este menú, el usuario puede supervisar y controlar de manera individual las características operativas de cada zona.
Cada zona permite realizar las siguientes acciones:
- Ajustar el volumen: Control independiente mediante deslizador o nivel predefinido.
- Silenciar (Mute): Desactivar temporalmente la salida de audio de la zona.
- Seleccionar la fuente: Elegir qué dispositivo o entrada alimentará la zona (Bluetooth, Aux, etc.).
- Visualizar el procesamiento: Consultar el estado general, niveles y funciones básicas aplicadas por el DSP.
- FUENTES (SOUERCES)

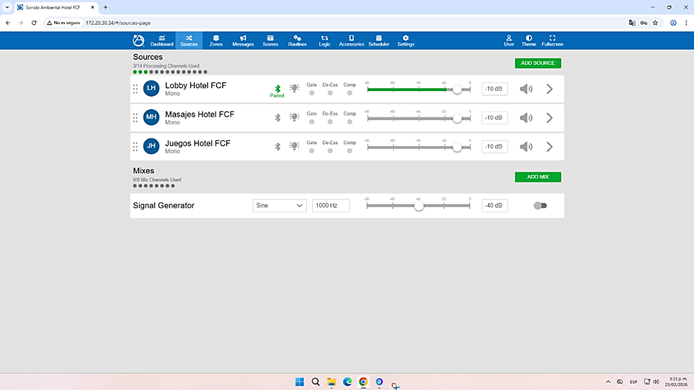

En esta sección el usuario puede visualizar todas las fuentes de audio disponibles dentro del sistema, las cuales pueden incluir módulos Bluetooth, entradas auxiliares, reproductores internos o dispositivos externos, según la configuración realizada en el proyecto.
El sistema AtlasIED permite administrar diferentes tipos de fuentes y asignarlas a las zonas según las necesidades operativas.
Cada fuente permite realizar las siguientes acciones:
- Ajustar niveles: Modificar el nivel de entrada para garantizar un audio limpio y balanceado.
- Activar o desactivar: Habilitar o deshabilitar la disponibilidad de la fuente para el sistema.
- Emparejar un dispositivo Bluetooth: En el caso de módulos A BT, permite gestionar el emparejamiento inalámbrico.
- Aplicar procesos básicos: Acceder a herramientas de procesamiento simple como compresor, puerta de ruido (Gate) u otras funciones DSP preconfiguradas.
- GRUPOS (GROUPS)

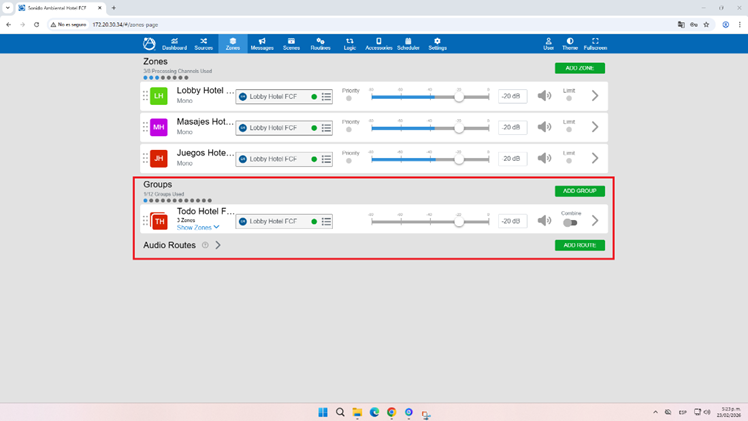

La opción de grupos permite:
- Seleccionar una única fuente de audio para todo el sistema.
- Aplicar un mismo volumen global.
- Unificar audio para eventos, comunicados o ambientaciones generales.
Los usuarios solo deben activar el grupo cuando deseen que las zonas configuradas reproduzcan el mismo contenido.
- CONTROL DE VOLUMEN
Cada zona cuenta con un control de volumen independiente disponible en la interfaz del sistema. Desde este apartado, el usuario puede gestionar los niveles de manera sencilla y segura.
Los elementos principales del control de volumen son:
- Fader: Permite ajustar el volumen de la zona de forma gradual.
- Límite máximo preconfigurado: Establecido por el administrador del sistema para evitar distorsión o saturación del audio.
- Botón de mute: Silencia por completo la salida de la zona sin modificar el nivel configurado.
Los niveles máximos permitidos para cada zona normalmente son definidos por el administrador o integrador del sistema. Estos valores funcionan como un limitador, evitando picos excesivos de señal que puedan generar distorsión, sobrecarga en los amplificadores o daños en los parlantes. De esta manera, el sistema mantiene una operación segura y consistente sin riesgo de afectar la integridad del equipo.
- USO DE MÓDULOS BLUETOOTH
En caso de que el proyecto incluya módulos Bluetooth instalados en una o varias zonas, el usuario podrá emparejar un dispositivo móvil para enviar audio directamente al área correspondiente. Cada módulo Bluetooth está asociado a una zona específica, y su operación es independiente de las demás.
PROCEDIMIENTO DE EMPAREJAMIENTO
Para conectar un dispositivo mediante Bluetooth:
- Activar el Bluetooth en el teléfono o dispositivo reproductor.
- Buscar el nombre del módulo, el cual estará identificado según la zona asignada (ejemplo genérico: Zona 1 BT, Sala BT, Recepción BT, etc.).
- Seleccionar el dispositivo correspondiente y confirmar la solicitud de emparejamiento.
- Reproducir música, la señal se enviará automáticamente a la zona vinculada al módulo.
CONSIDERACIONES IMPORTANTES
- Cada módulo Bluetooth permite solo un dispositivo conectado a la vez.
- Si otro usuario desea conectarse, debe primero desconectarse el dispositivo activo.
- El alcance y desempeño del Bluetooth dependen de la ubicación del módulo y de las condiciones del espacio.
- RESTRICCIONES DE USUARIO
Para mantener la estabilidad del sistema:
🚫 No modificar parámetros de DSP
🚫 No cambiar ruteos internos
🚫 No eliminar zonas o fuentes
🚫 No desinstalar equipos ni alterar cableado
Estas tareas deben ser realizadas por personal técnico especializado.
- RECOMENDACIONES DE OPERACIÓN
- Mantener niveles de volumen moderados para evitar saturación.
- Verificar que solo un dispositivo esté conectado por zona al Bluetooth.
- En caso de falla o ausencia de audio, revisar primero el emparejamiento Bluetooth y luego verificar si la zona está en mute.
- Contactar a soporte técnico en caso de ruidos, cortes o comportamiento anormal.
- DESCARGA DE MANUAL
MANUAL DE OPERACIÓN - SISTEMA DE SONIDO AMBIENTAL ATLAS IED.pdf
